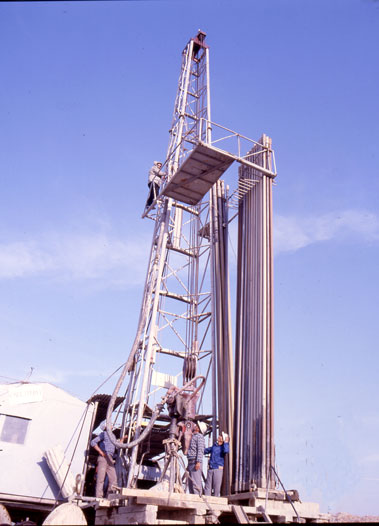

F-3500
SONDAJ MAKİNASI, 12rp ÇAMUR POMPASI VE İLAVE EKİPMANLARIN
TEKNİK
ÖZELLİKLERİ
A.
KULE VE AKSESUARLARI
1.
Kule
|
Üretici |
Failling |
|
Yüksekliği (döner masadan itibaren) (m) |
16,50 m |
|
Toplam nominal kapasite (ton) |
50 ton |
|
Kanca yük kapasitesi (ton)
|
35 ton |
|
Halat sarım sayısı ile |
6 |
|
Balkon kapasitesi: 4 ½” DP (m) |
900 m |
|
Artı 6 ½” DC (m) |
90 m |
2.
Altyapı
|
Üretici |
Failling |
|
En – boy (mxm) |
2,2 m x 3 m |
|
Yükseklik (m) |
1,5 m |
|
Yer seviyesi – rotari arası kullanılabilir
yükseklik (m) |
1,3 m |
|
Yük kapasitesi (ton) |
150 ton |
3.
Taç Makara
|
Üretici |
Failling |
|
Kapasite (ton) |
50 ton |
|
Makara sayısı |
4 |
|
Makaraların dış çapı (mm) |
460 mm |
|
Makara oluklarının uygun olduğu halatın çapı
(mm) |
22 mm |
4.
Hareketli Makara
|
Üretici |
Failling |
|
Kapasite (ton) |
50 ton |
|
Makara sayısı |
3 |
|
Makaraların dış çapı (mm) |
460 mm |
|
Makara oluklarının uygun olduğu halatın çapı
(mm) |
22 mm |
5.
Kanca
|
Üretici |
Varco BJ |
|
Tipi |
m510D-460 |
|
Kapasite (ton) |
50 ton |
6.
Sondaj Halatı
|
Çap (mm) |
22 mm |
|
Uzunluk (m) |
170 m |
|
Tip |
6 x 19, IWRC, EIPS |
7.
Fırdöndü (Swivel)
|
Üretici |
Failling |
|
Tip |
2509 |
|
Kapasite (ton) |
50 ton |
|
Çalışma basıncı (atm) |
200 atm |
8.
Ölü Halat Çapası
|
Üretici |
Martin Decker |
|
Tip |
Anchor-G |
B.
VİNÇ GURUBU VE DÖNER MASA
1.
Sondaj Vinci (Drawworks)
|
Üretici |
Failling |
|
Anma gücü (hp) |
350 hp |
|
Sıkma kedibaşı |
Mekanik |
|
Açma kedibaşı |
Mekanik |
|
Yardımcı Fren |
Yok |
|
Kum vinci kapasitesi (m) |
1200 m |
|
Kum vinci derinlik göstergesi |
Elektronik |
2.
Sondaj Vinci tahriki
|
Motor sayısı |
1 |
|
Her motorun sürekli sağlayabileceği maks. güç (hp) |
250 hp |
3.
Döner Masa
|
Üretici |
Failling |
|
Tip |
Split/Flut drive |
|
Maksimum açıklık (mm) |
315 mm |
|
Döner masa tahriki |
Vinç tarafından |
C.
ÇAMUR SİRKULASYON SİSTEMİ
1.
Çamur Pompası
|
Üretici |
Ural Marsh |
|
Tip |
12 rp |
|
Maks. Giriş gücü (hp) |
430 hp |
|
Güç ünitesi |
8V71 Detroit Dizel |
|
Basınç dengeleyici |
Ural Marsh |
|
Emniyet ventili |
Ural Marsh |
|
Pompa strok sayıcı |
Elektronik |
|
Mevcut gömleklerin çapları (mm) |
130mm, 140mm, 150mm, 160mm |
2.
Çamur Pompası Emme Hattı
|
Emme hattı çapı (mm) |
150 mm |
|
Emme dengeleyici |
Var |
3.
Çamur Pompası Basma Hattı
|
Basma hattı çapı (mm) |
70 mm |
|
Çalışma basıncı (atm) |
200 atm |
4.
Çamur borusu
|
Çamur borusu çapı (mm) |
70 mm |
|
Çalışma basıncı (atm) |
200 atm |
|
Kazboynu çalışma basıncı (atm) |
200 atm |
|
Manifold çalışma basıncı (atm) |
200 atm |
5.
Çamur Hortumu
|
Çapı (iç çap) (mm) |
70 mm |
|
Uzunluk (m) |
11 m |
|
Çalışma Basıncı (atm) |
150 atm |
6.
Çamur Tankları
|
1. Tank; Kullanım şekli: |
Sallantılı Elek |
|
Hacmi (lt) |
9000 lt |
|
2. Tank; Kullanım şekli: |
Kum/Silt Ayırıcı |
|
Hacmi (lt) |
9000 lt |
|
3. Tank; Kullanım şekli |
Karıştırma |
|
Hacmi (lt) |
9000 lt |
|
4. Tank; Kullanım şekli |
Emme |
|
Hacmi (lt) |
9000 lt |
Toplam Hacim (m3)
|
36 m3 |
7.
Çamur Karıştırma Sistemi
|
Düşük basınç karıştırma pompası |
50 hp bağımsız santrifüj pompa ile |
|
Yüksek basınç karıştırma
|
12rp çamur pompası ile
|
|
Taban çamur tabancaları |
Her tankta 1 adet, toplam 4 adet |
8.
Kimyasal karıştırma sistemi
|
Karıştırma tankı kapasitesi (lt) |
300 lt |
|
Kimyasal karıştırma şekli |
El ile |
9.
Çamur Yapma (Hazırlama) Aleti
|
Üretici |
Elit Sondaj |
|
Tip |
Venturi – (mud hopper)
|
|
Kurulu olduğu tankın numarası |
3 (Emme tankı) |
10.
Sallantılı Elek
|
Adedi |
2 |
|
Üretici |
Elit Sondaj |
|
Tipi |
Tekli, Tandem |
|
Uygun olduğu debi (lt/dk) |
1890 lt/dak |
|
Mevcut elekler (mesh)
|
80, 100 |
11.
Silt Ayırıcı
|
Üretici |
Elit Sondaj |
|
Tip |
4 - 4” |
|
Debisi (lt/dk) |
1890 lt/dak |
D.
EMNİYET VANASI
1.
13 5/8” Tek ram
|
Üretici |
Elit Sondaj |
|
Tip |
Tek Ram, El ile kumanda |
|
Maks. çalışma basıncı (atm) |
30 atm |
|
Tek veya çift ram? |
Tek |
|
Üst bağlantı tipi |
Flanş |
|
Üst bağlantı (mm x atm) |
346 mm x 50 atm |
|
Alt bağlantı tipi |
Flanş |
|
Alt bağlantı (mm x atm ) |
346 mm x 50 atm |
|
Mevcut boru rami çapları |
4 ½” x 2 set, 3 ½” x 3 set |
E.
SONDAJ EKİPMANLARI
1.
Kelly
|
Adedi |
2 |
|
Üretici |
Failling |
|
Tipi |
Flut |
|
Nominal çapı Dış x İç |
5 ¾” x 2” |
|
Toplam uzunluğu (m) |
10,70 m |
|
Çalışma uzunluğu (m) |
10,50 m |
|
Çalışma basıncı (atm) |
300 atm |
2.
Kelly Koruyucu Bağlantı Elemanı
3.
4 ½” Sondaj Boruları
|
Çelik kalitesi |
E-75 |
|
Toplam uzunluğu (m) |
900 m |
|
Boy sınıfı |
R2 |
|
Ağırlık/uzunluk (kg/m) |
24,7 kg/m (16,6 lb/ft) |
|
Manşon dış çapı (mm) |
168,3 mm (6 5/8”) |
|
Manşon iç çapı (mm) |
95,2 mm (3 ¾”) |
|
Manşon pin uzunluğu (mm) |
114,3 mm (4 ½”) |
|
Bağlantı tipi |
NC50 (4 ½ IF) |
|
Dişi manşon omuz açısı (derece) |
90o |
|
Yüzey sertleştirme |
Yok |
4.
3 ½” Sondaj Boruları
|
Çelik kalitesi |
E75 |
|
Toplam uzunluğu (m) |
504 m |
|
Boy sınıfı |
R2 |
|
Ağırlık/uzunluk (kg/m) |
19,8 kg/m (13,3 lb/ft) |
|
Manşon dış çapı (mm) |
120,6 mm (4 ¾”) |
|
Manşon iç çapı (mm) |
68,2 mm (2 11/16”) |
|
Manşon pin uzunluğu (mm) |
101,6 mm (4”) |
|
Bağlantı tipi |
NC38(3 ½ IF) |
|
Dişi manşon omuz açısı |
90o |
|
Yüzey sertleştirme |
Yok |
5.
Sondaj Borusu Elevatorleri
|
Adedi |
2 adet |
|
Uygun olduğu sondaj borusu çapı (mm) |
1 adet 50 tonluk 4 ½” tij için ve 1 adet 50
tonluk 3 ½” tij için |
6.
Sondaj Borusu Slipleri
|
Adedi |
2 adet |
|
Uygun olduğu sondaj borusu çapı (mm) |
1 adet 4 ½” tij ve 1 adet 3 ½” tij
|
|
Üretici |
BJ |
|
Tip |
Düz |
7.
8” Ağırlık Boruları
|
Adedi |
10 |
|
Dış çapı (mm) |
203,2 mm (8”) |
|
İç çapı (mm) |
76,2 mm (3”) |
|
Ağırlık/uzunluk (kg/m) |
218,7 kg/m (147 lb/ft) |
|
Boyu (m) |
9 m |
|
Bağlantı tipi |
6 5/8 API Reg |
|
Gövde tipi (Düz, Spiral?) |
Düz |
|
Elevator boynu? |
Yok |
|
Slip ağzı? |
Yok |
8.
5 1/2” Ağırlık Boruları
|
Adedi |
15 |
|
Dış çapı (mm) |
139,7 mm (5 ½”) |
|
İç çapı (mm) |
57,15 mm (2 ¼”) |
|
Ağırlık/uzunluk (kg/m) |
99,7 kg/m (67 lb/ft) |
|
Boyu (m) |
9 m |
|
Bağlantı tipi |
4 IF |
|
Gövde tipi (Düz, Spiral?) |
Düz |
|
Elevator boynu? |
Yok |
|
Slip ağzı? |
Yok |
9.
Ağırlık Borusu ve Muhafaza Borusu Slipleri
|
Adedi |
2 adet |
|
Uygun olduğu ağırlık borusu çapı (mm) |
5 ½”-13 3/8” |
|
Üretici |
BJ |
|
Tip |
Hasır |
10.
Tong Anahtarları
|
Adedi |
2 adet |
|
Uygun olduğu ağırlık borusu çapı (mm) |
3 ½”-17 ½” |
|
Üretici |
BJ |
|
Tip |
Manual BV |
11.
Stabilizatörler
|
Adedi |
5 adet |
|
Uygun olduğu ağırlık borusu çapı (mm) |
1 x 17 ½”, 2 x 12 ¼”, 2 x 8 ½” |
|
Üretici |
|
|
Tip |
Gövdeye kaynaklı bıçaklar- dizi sınıfı |
12.
Reamer
|
Adedi |
3 |
|
Uygun olduğu ağırlık borusu çapı (mm) |
1 x 17 ½”, 1 x 12 ¼”, 1 x 8 ½” |
|
Üretici |
|
|
Tip |
3 nokta (kesicili) |
13.
Kuyu Açıcı (Hole Opener)
|
Adedi |
2 adet |
|
Uygun olduğu ağırlık borusu çapı (mm) |
1 x 17 ½”, 1 x 15” |
|
Üretici |
|
|
Tip |
Kesicileri değişebilir tipte |
14.
Core Barrel
|
Adet |
1 |
|
Üretici |
Reed |
|
Çap (mm) |
120 mm (4 ¾”) |
F.
ÖLÇME AYGITLARI
1.
Kanca Ağırlık Göstergesi
|
Üretici |
Martin Decker |
|
Tip |
Hidrolik G tipi, 4:1 Vernier |
|
Algılayıcı |
E190A |
2.
Standpipe Basınç Göstergesi
|
Üretici |
Cameron |
|
Tip |
Hidrolik |
|
Basınç ölçüm aralığı (psi) |
0 – 5000 |
3.
Döner Masa Devir Göstergesi
|
Üretici |
Elit Sondaj |
|
Tip |
Elektronik |
|
Algılayıcı |
Proximity sensor |
4.
Çamur Giriş-Çıkış Sıcaklık Ölçümü
|
Üretici |
Elit Sondaj |
|
Tip |
Elektronik termometre
|
|
Algılayıcı |
Termocouple |
5.
Çamur Pompası Strok/Debi Göstergesi
|
Üretici |
Elit Sondaj |
|
Tip |
Elektronik |
|
Algılayıcı |
Proximity sensor |
G.

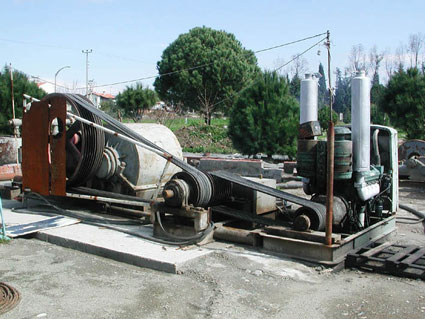

12rp ÇAMUR POMPASININ TEKNİK ÖZELLİKLERİ
1.
12 rp Çamur Pompası
|
Üretici |
Ural Marsh |
|
Pompa modeli |
12 rp |
|
Dakikada yapabileceği maksimum strok sayısı (stk/dak) |
65 stk/dak |
|
Strok uzunluğu (mm) |
300 mm |
|
Değiştirilebilir gömleklerin çapları (mm) |
130mm – 140mm – 150mm – 160mm |
|
Maksimum çalışma basıncı (kg/cm2) |
200 kg/cm2 |
|
|
1530 mm |
|
Tahrik kasnak çapı (mm) |
630 mm |
|
Emme hattı çapı (mm) |
150 mm |
|
Basma hattı çapı (mm) |
70 mm |
|
430 HP motorla pompanın çalışma özellikleri |
|
Gömlek çapı (mm) |
130 |
140 |
150 |
160 |
|
Debi (lt/san) |
15,1 |
17,8 |
20,8 |
24 |
|
|
184 |
156 |
133 |
115 |
| |
|
|
|
|
|
|
